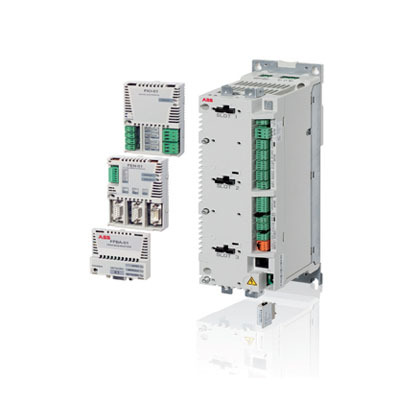

ACSM1系列
功率范围 ：0.75-160kW
ABB高性能机械类传动为高要求的机械设备提供了高性能的速度控制、转矩控制和运动控制。这些控制可以通过多种反馈装置来控制电磁感应电机、同步与异步伺服电机和高转矩的电机。紧凑的硬件设计与灵活的程序编制保证了最优解决方案。新型的存储单元设计实现了传动的灵活配置。
亮 点
●用于具有同步电机和感应电机的高要求的机械类应用
●单传动和多传动系统的紧凑型设计
●具有高制动功率占空比的可再生供电应用
●应用编程工具扩展了传动功能
●功能安全作为标配
行业应用
●塑料橡胶机械
●印刷机械
●纸 & 纸板,膜 & 箔加工
●物料输送
●纺织机械
●食品和饮料
●其它行业应用
专为机械制造商设计
ACSM1是机器制造商的最佳选择。可以控制有反馈或没有反馈的感应电机、同步伺服电机与异步伺服电机。它采用DTC (直接转矩控制)电机控制技术来确保性能的优越。构造设计非常紧凑并且传动之间可以并排安装。除了标准功能之外，还包含了三个控制和通讯的可选件插槽。传动工具支持调试、优化和编程。ACSM1为每个机械控制体系提供了最佳的选择。
紧凑和模块化设计
●五种尺寸的紧凑化外型设计
- 0.75 kW 至 160 kW / 380 至 480 V
- IP20
- 交流或直流供电
- 电机和制动电阻器从底部连接
●装柜与制冷方式的优化设计
- 并排安装
- 风冷型支持DIN-导轨安装或壁挂安装
- 冷却板型为外部冷却方式
- 推进型将功率侧冷却与控制侧冷却分开
- 水冷型
- 控制端子和功率端子的可拆卸功能实现快速装配与维修
●丰富灵活的外部可选件
- ACSM1再生供电模块可以提供全制动功率
- 可选传动可以通过230 VAC UPS 或 48 至 96 V 备用电池供电
- 符合EMC要求的输入滤波器
- 输入电抗器限制总谐波畸变(THD)
- 满足多种制动功率需要的制动电阻器
- 可用于不同的公共直流母线配置
●全球适用的机械环境与标准
- 符合 CE, UL, cUL, CSA, C-Tick 标准认证
- 外部输入滤波器：遵照EN 61800-3，C2类(A-限制)
- 集成安全力矩中断(STO) 功能(SIL3)，TüV认证
- 满足环境需要的标准涂层电路板
控制和通讯
●具有多种标准连接的控制接口
- 数字输入/输出：6DI， 3DI/O， 1路继电器输出
- 模拟输入/输出： 2AI + 2AO
- 电机热敏电阻输入 (PTC/KTY)
- 传动到传动通讯连接 (RS 485)
- 存储单元可以保存完整的传动配置与传动设定
●不同的插件控制选项的扩展性
- 三个可选件插槽
- 模拟和数字 I/O 扩展模块
- 不同反馈类型接口 (TTL，旋转变压器，Sin/Cos， Endat， Hiperface， SSI)
- 通过现场总线进行主机通讯(PROFIBUS, DeviceNet, CANOpen), Ethernet 或实时同步通讯 (PROFINET, EtherCAT, SERCOS)
